A2L 制冷剂检测不再只是 HVAC 制造商的一个附属话题。随着设备从传统的 A1 制冷剂转向轻度易燃的 A2L 制冷剂，检测器成为产品安全架构的一部分：传感器、逻辑、缓解、放置和生命周期可靠性都至关重要。 UL 更新后的 UL 60335-2-40 要求细化制冷剂检测系统要求，以适应不同的方法、提高稳健性和可靠性，并考虑系统生命周期内的偏差和漂移。
对于暖通空调 OEM 厂商来说，真正的问题不仅仅是“哪种气体传感器可以检测制冷剂？”更好的问题是“哪种制冷剂检测系统设计可以帮助我的设备满足产品安全要求、避免误动作并与控制平台干净地集成？” UL 将集成制冷剂检测系统定义为一种使用一个或多个固定传感器来检测指定浓度制冷剂并自动启动一项或多项缓解措施的系统。
“A2L”对于 OEM 设计意味着什么
Ashrae的安全分类框架定义了子类 2L 对于最大燃烧速度为 10厘米/秒以下，这就是为什么 A2L 制冷剂被视为轻度易燃而不是等同于 A3 碳氢化合物。
在实际的 HVAC 产品开发中，这种分类会改变探测器的要求。 UL 的低 GWP 制冷剂指南称泄漏检测系统必须启动 低于 LFL 的 25%，提供四倍的安全系数，并且检测系统会激活循环风扇等缓解设备。 TI 的 A2L 设计指南同样指出，制冷剂检测系统应在 30秒 直接暴露于 25% LFL。
Winsen 与 TI 联合开发： https://refrigerantsensor.com/zrt512c-r454b-4-ti-refrigerant-sensor-module/
HVAC OEM 通常瞄准哪些制冷剂
对于主流住宅和轻型商业 HVAC，当今最常见的 A2L 目标是 R32 和 R454B，产品供应商已经在围绕这些气体设计制冷剂专用传感器系列。
这很重要，因为 OEM 级 A2L 探测器通常是 不是 通用可燃气体部件。它通常围绕设备平台中使用的制冷剂或制冷剂系列以及相关的警报阈值和缓解逻辑进行校准和指定。
A2L 制冷剂检测系统如何在 HVAC 设备中工作
典型的 OEM 实施有四层：
1. 固定传感器
该传感器持续监测柜内的空气、气流或可能的泄漏累积区域。 UL 表示，集成 RDS 使用一个或多个固定传感器，并且必须按照制造商的安装说明安装在 HVAC 设备内。
2. 缓解控制板
TI 的 A2L 缓解指南显示了传感器模块与缓解板的接口。根据制冷剂或缺乏制冷剂的检测，董事会根据需要采取缓解措施。
3、缓解装置
UL 表示，这些缓解措施可以包括循环风扇等设备。在现场 OEM 实施中，该板还可以向建筑管理系统发出信号或将设备切换到定义的耗散模式。例如，开利的补充指南描述了与耗散板通信的制冷剂传感器，一旦浓度超过 LFL 的定义百分比，就会触发风扇动作和 BMS 信号。
4、监督及故障处理
检测器是安全功能的一部分，因此传感器故障处理几乎与泄漏检测本身一样重要。 UL 的更新要求明确强调了整个生命周期的鲁棒性，而 TI 将 A2L 缓解设计视为控制问题，而不仅仅是原始传感问题。
HVAC OEM 应该在 A2L 传感器中寻找什么
制冷剂特异性
选择针对您实际使用的制冷剂进行验证的传感器，例如 R32 或者 R454B，而不是依赖模糊的“易燃气体”声明。
响应时间
快速响应至关重要，因为缓解顺序取决于早期行动。
环境补偿
HVAC 设备会经历不断变化的温度、湿度、压力和冷凝条件。 A2L 传感器在整个温度、湿度和压力范围内进行补偿，并提到使用加热外壳进行露点监测，以帮助防止与冷凝相关的误报。
终生可靠性
对于 OEM 而言，生命周期稳定性是一个真正的成本问题，因为现场重新校准、服务呼叫和滋扰行程会损害利润和品牌信任。
电气与控制一体化
OEM 团队应密切关注电源电压、输出类型和继电器/控制架构。
布局比许多原始设备制造商预期的更重要

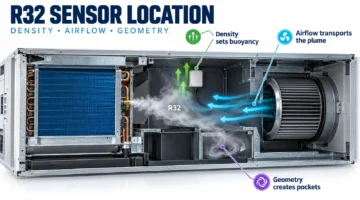

UL 2024 年规范权威指南称，A2L 制冷剂比空气重，因此传感器位置通常选择在泄漏制冷剂可以下沉和收集的位置附近，通常靠近泄漏制冷剂 外壳底部。这一细节具有重大的设计意义：如果机柜布局或气流使泄漏远离传感区域，那么技术上良好的传感器仍然可能表现不佳。
对于 OEM 而言，这意味着传感器选择和机械设计必须一起开发。传感器位置、风扇路径、线圈位置、排水盘几何形状和维修通道都会影响探测器发现真实泄漏的速度以及发现错误泄漏的频率。 UL 还明确表示，整体 RDS 是作为 HVAC 设备认证的一部分进行评估的，而不是作为独立组件决策的一部分。
封装传感器模块与全制冷剂检测系统
一些 OEM 仅需要传感器模块，因为他们已经控制了电路板、缓解逻辑和软件堆栈。其他人想要一个更完整的平台，具有控制器逻辑、继电器输出和定义的警报行为。
实用的规则很简单：如果您的控制团队想要最大的灵活性，合格的传感器模块可能就足够了。如果您的团队需要更快的合规工作并降低集成风险，那么更完整的缓解控制器架构可能是更好的路径。这是一种工程权衡，而不仅仅是购买决策。
常见的 OEM 错误
一个常见的错误是选择像通用可燃气体传感器一样的探测器。 A2L HVAC 应用与制冷剂特定阈值、缓解逻辑和生命周期要求相关，因此通用传感器声明通常会给 OEM 留下太多验证工作。
另一个错误是仅针对实验室灵敏度进行优化，而忽略了冷凝、污染物、长期漂移和现场故障处理。丹佛斯强调的避免露点和 NevadaNano 的自检和防毒声明都反映了同一个现实：HVAC 机柜不是洁净的实验室环境。
第三个错误是将放置视为后期的机械细节。 UL 关于制冷剂在外壳底部收集的指南说明了为什么传感器位置需要从一开始就成为机柜和气流设计的一部分。
温森A2L传感器
常问问题
什么是A2L制冷剂检测传感器？
它是一种固定式气体传感器或传感器模块，用于 HVAC 设备，用于检测指定浓度的轻度易燃 A2L 制冷剂，并支持适用安全标准所需的缓解措施。
为什么 HVAC OEM 需要 A2L 传感器？
由于 A2L 制冷剂具有轻度可燃性，并且 UL 指南要求制冷剂检测系统在以下条件下激活 LFL 的 25% 并支持缓解措施，例如风扇运行。
哪些制冷剂最常用于 HVAC OEM A2L 检测？
在暖通空调领域，最常见的例子是 R32 和 R454B，这是丹佛斯 DST G200 HVAC 传感器的具体目标。
A2L 传感器的响应速度应该有多快？
产品特定值有所不同，但 TI 表示 RDS 应在 30秒 直接暴露于 25% LFL和丹佛斯列出 15秒以内 DST G200 的响应时间。
传感器应该安装在哪里？
UL 表示，A2L 制冷剂比空气重，因此传感器通常放置在泄漏制冷剂可以下沉和收集的地方，通常靠近外壳底部。
OEM 只需要一个传感器，还是一个完整的缓解系统？
这取决于平台。一些原始设备制造商将传感器模块集成到自己的控制板中，而另一些原始设备制造商则使用更广泛的制冷剂检测系统，具有缓解控制器逻辑和继电器输出。
